Metallisierte Kondensatoren

WIMA MKS 2 Metallisierte Polyester (PET) - Kondensatoren.

Kapazitätswerte von 0,01 µF bis 10 µF.
Nennspannungen von 50 V- bis 630 V-.
Rastermaß 5 mm.

PDF-Datei

WIMA MKS 2

Spezielle Eigenschaften

Hohe Volumenkapazität
Ausheilfähig
AEC-Q200 qualifiziert
Konform RoHS 2015/863/EU

Anwendungsgebiete

Für allgemeine Gleichspannungsanwendungen wie z.B.

Bypass
Abblocken
Koppeln und Entkoppeln
Timing

Aufbau

Dielektrikum: Polyethyleneterephthalat (PET) Folie
Beläge: Aufmetallisiert
Umhüllung: Lösungsmittelresistentes, flammhemmendes Kunststoffgehäuse mit Epoxidharzverguss, UL 94 V-0.
Anschlüsse: Verzinnter Draht
Kennzeichnung: Farbe: Rot. Aufdruck: Schwarz.

Innerer Aufbau:

Aufbau Kunststoff-Folien-Kondensator, metallisiert

Elektrische Daten

Kapazitätsspektrum: 0,01 µF bis 10 µF (E12-Werte auf Anfrage)
Nennspannungen: 50V-, 63V-, 100V-, 250V-, 400V-, 630V-
Kapazitätstoleranzen: ±20%, ±10%, ±5%
Betriebstemperaturbereich:
U_N = 50 V-: -55°C bis +105°C
U_N > 63 V-: -55°C bis +125°C
Klimaprüfklasse: 55/100/21 nach IEC
Isolationswerte bei +20°C: Meßzeit: 1 min.

U_N	U_meß	C < 0,33 µF	0,33 µF< C < 10 µF
50 V-	10 V	>5 · 10³ MΩ	> 1000 s (MΩ · µF)
63 V-	50 V	>1 · 10⁴ MΩ	> 1250 s (MΩ · µF)
>100 V-	100 V	>1,5 · 10⁴ MΩ	> 3000 s (MΩ · µF)

Verlustfaktoren bei +20°C: tanδ

Gemessen bei	C < 0,1 µF	0,1 µF< C < 1,0 µF	C > 1,0 µF
1 kHz 10 kHz 100 kHz	< 8 · 10^-3 < 15 · 10^-3 < 30 · 10^-3	< 8 · 10^-3 < 15 · 10^-3 -	< 10 · 10^-3 - -

Impulsbelastung:

Kapazität µF	max. Flankensteilheit V/µs
Kapazität µF	50V-	63V-	100V-	250V-	400V-	630V-
0,01 ...0,022 0,033...0,068 0,1...0,47 0,68...1,0 1,5...3,3 4,7 6,8 10	- - 10 8 80 5 3 2,5	35 20 15 12 7.5 5 3 -	35 25 200 15 10 - - -	50 50 50 25 - - - -	80 80 80 - - - - -	110 90 - - - - - -

Prüfungen: Nach IEC 60384-2
Prüfspannung: 1,6 U_N, 2 s
Spannungsderating: Die zulässige Spannung vermindert sich gegenüber der Nennspannung bei Gleichspannungsbetrieb ab +85° C, bei Wechselspannungsbetrieb ab +75° C um 1,25% je K.
Zuverlässigkeit: Betriebszeit > 300000 h (+125°C sind zulässig für max. 1000 h verteilt über die Betriebszeit). Ausfallrate < 2 fit (0,5 · U_N und 40°C)

Mechanische Prüfungen

Zugtest Anschlußdrähte: 10 N in Drahtrichtung nach IEC 60068-2-21
Schwingen: 6 h bei 10...2000 Hz und 0,75mm Auslenkung bzw. 10g nach IEC 60068-2-6
Unterdruck: 1kPa = 10 mbar nach IEC 60068-2-13
Stoßtest: 4000 Stöße mit 390 m/s² nach IEC 60068-2-29

Verpackung

Gegurtet lieferbar.

Wertespektrum

Kapazität

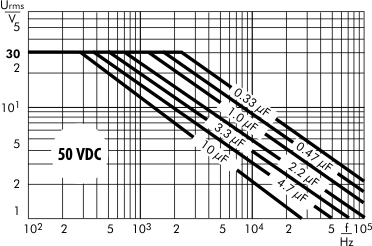

50V-/30V~*

B

H

L

RM**

Bestellnummer

0,33 µF
0,47 "
0,68 "

2,5
3
3,5

6,5
7,5
8,5

7,2
7,2
7,2

5
5
5

MKS2B033301A00_ _ _ _
MKS2B034701B00_ _ _ _
MKS2B036801C00_ _ _ _

1,0 µF
1,5 "
2,2 "
3,3 "
4,7 "
6,8 "

3,5
4,5
5
5,5
7,2
8,5

8,5
9,5
10
11,5
13
14

7,2
7,2
7,2
7,2
7,2
7,2

5
5
5
5
5
5

MKS2B041001C00_ _ _ _
MKS2B041501E00_ _ _ _
MKS2B042201F00_ _ _ _
MKS2B043301H00_ _ _ _
MKS2B044701K00_ _ _ _
MKS2B046801M00_ _ _ _

10 µF

11

16

7,2

5

MKS2B051001N00_ _ _ _

Kapazität

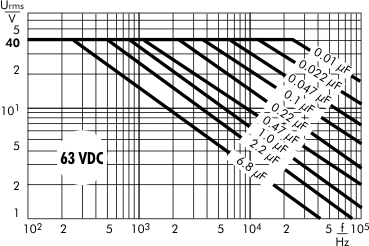

63V-/40V~*

B

H

L

RM**

Bestellnummer

0,01 µF
0,015 "
0,022 "
0,033 "
0,047 "
0,068 "

2,5
2,5
2,5
2,5
2,5
2,5

6,5
6,5
6,5
6,5
6,5
6,5

7,2
7,2
7,2
7,2
7,2
7,2

5
5
5
5
5
5

MKS2C021001A00_ _ _ _
MKS2C021501A00_ _ _ _
MKS2C022201A00_ _ _ _
MKS2C023301A00_ _ _ _
MKS2C024701A00_ _ _ _
MKS2C026801A00_ _ _ _

0,1 µF
0,15 "
0,22 "
0,33 "
0,47 "
0,68 "

2,5
2,5
3
3,5
3,5
4,5

6,5
6,5
7,5
8,5
8,5
9,5

7,2
7,2
7,2
7,2
7,2
7,2

5
5
5
5
5
5

MKS2C031001A00_ _ _ _
MKS2C031501A00_ _ _ _
MKS2C032201B00_ _ _ _
MKS2C033301C00_ _ _ _
MKS2C034701C00_ _ _ _
MKS2C036801E00_ _ _ _

1,0 µF
1,5 "
2,2 "
3,3 "
4,7 "
6,8 "

5
5,5
7,2
7,2
8,5
11

10
11,5
13
13
14
16

7,2
7,2
7,2
7,2
7,2
7,2

5
5
5
5
5
5

MKS2C041001F00_ _ _ _
MKS2C041501H00_ _ _ _
MKS2C042201K00_ _ _ _
MKS2C043301K00_ _ _ _
MKS2C044701M00_ _ _ _
MKS2C046801N00_ _ _ _

Kapazität

100V-/63V~*

B

H

L

RM**

Bestellnummer

0,01 µF
0,015 "
0,022 "
0,033 "
0,047 "
0,068 "

2,5
2,5
2,5
2,5
2,5
2,5

6,5
6,5
6,5
6,5
6,5
6,5

7,2
7,2
7,2
7,2
7,2
7,2

5
5
5
5
5
5

MKS2D021001A00_ _ _ _
MKS2D021501A00_ _ _ _
MKS2D022201A00_ _ _ _
MKS2D023301A00_ _ _ _
MKS2D024701A00_ _ _ _
MKS2D026801A00_ _ _ _

0,1 µF
0,15 "
0,22 "
0,33 "
0,47 "
0,68 "

2,5
3,5
3,5
4,5
4,5
5

6,5
8,5
8,5
9,5
9,5
10

7,2
7,2
7,2
7,2
7,2
7,2

5
5
5
5
5
5

MKS2D031001A00_ _ _ _
MKS2D031501C00_ _ _ _
MKS2D032201C00_ _ _ _
MKS2D033301E00_ _ _ _
MKS2D034701E00_ _ _ _
MKS2D036801F00_ _ _ _

1,0 µF
1,5 "
2,2 "

7,2
8,5
11

13
14
16

7,2
7,2
7,2

5
5
5

MKS2D041001K00_ _ _ _
MKS2D041501M00_ _ _ _
MKS2D042201N00_ _ _ _

Kapazität

250V-/160V~*

B

H

L

RM**

Bestellnummer

0,01 µF
0,015 "
0,022 "
0,033 "
0,047 "
0,068 "

2,5
2,5
2,5
3,5
3,5
3,5

6,5
6,5
6,5
8,5
8,5
8,5

7,2
7,2
7,2
7,2
7,2
7,2

5
5
5
5
5
5

MKS2F021001A00_ _ _ _
MKS2F021501A00_ _ _ _
MKS2F022201A00_ _ _ _
MKS2F023301C00_ _ _ _
MKS2F024701C00_ _ _ _
MKS2F026801C00_ _ _ _

0,1 µF
0,15 "
0,22 "
0,33 "
0,47 "
0,68 "

4,5
5
5,5
7,2
8,5
11

9,5
10
11,5
13
14
16

7,2
7,2
7,2
7,2
7,2
7,2

5
5
5
5
5
5

MKS2F031001E00_ _ _ _
MKS2F031501F00_ _ _ _
MKS2F032201H00_ _ _ _
MKS2F033301K00_ _ _ _
MKS2F034701M00_ _ _ _
MKS2F036801N00_ _ _ _

Kapazität

400V-/200V~*

B

H

L

RM**

Bestellnummer

0,01 µF
0,015 "
0,022 "
0,033 "
0,047 "
0,068 "

2,5
2,5
3,5
4,5
4,5
5,5

6,5
6,5
8,5
9,5
9,5
11,5

7,2
7,2
7,2
7,2
7,2
7,2

5
5
5
5
5
5

MKS2G021001A00_ _ _ _
MKS2G021501A00_ _ _ _
MKS2G022201C00_ _ _ _
MKS2G023301E00_ _ _ _
MKS2G024701E00_ _ _ _
MKS2G026801H00_ _ _ _

0,1 µF
0,15 "
0,22 "

7,2
8,5
11

13
14
16

7,2
7,2
7,2

5
5
5

MKS2G031001K00_ _ _ _
MKS2G031501M00_ _ _ _
MKS2G032201N00_ _ _ _

Kapazität	630V-/220V~*
Kapazität	B	H	L	RM**	Bestellnummer
0,01 µF 0.015 " 0.022 " 0.033 " 0.047 "	5,5 7.2 7.2 7.2 8.5	11,5 13 13 13 14	7,2 7.2 7.2 7.2 7.2	5 5 5 5 5	MKS2J021001H00_ _ _ _ MKS2J021501K00_ _ _ _ MKS2J022201K00_ _ _ _ MKS2J023301K00_ _ _ _ MKS2J024701M00_ _ _ _
