PowerBlock
WIMA PowerBlock Doppelschicht-Kondensatoren (SuperCap) Module mit sehr hohen Kapazitäten
Die WIMA PowerBlock Reihe ist modular aufgebaut.
Die hier gezeigten Konfigurationen sind repräsentative Beispiele die hinsichtlich Kapazitätswert, Spannung oder Abmessung angepasst werden können. Kundenspezifische Lösungen können auf Anfrage realisiert werden.
Spezielle Eigenschaften
- Module mit sehr hohen Kapazitäten von 62F bis 500F und Nennspannungen von 16V- bis 125V-
- Hohe Entladeströme bis 1900A
- Wartungsfrei
- Kaskadiert
- Aktiv symmetriert
- Konform RoHS 2015/863/EU
Technische Optionen
- Temperaturüberwachung
- Überspannungssignal
- Spannungsüberwachung
- Industriestecker/CAN-Stecker
- An die Anwendung angepasste Kühlung
- Anwendungsspezifischer Berührungsschutz
Aufbau
Umhüllung:
Metallgehäuse IP65
Schraubanschlüsse:
M8 / M10
Kennzeichnung:
Farbe: Schwarz. Aufdruck: Gold

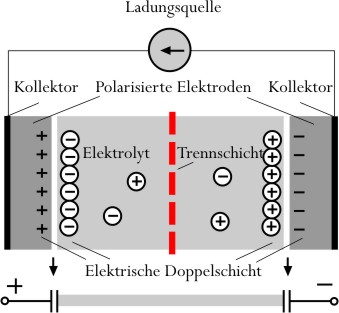

Innerer Aufbau:
Wertespektrum
| UN | CN | Abmessungen | Bestellnummer | ||
| B | H | L | |||
| 16 V | 105F | 157 | 69 | 250 | MCPBA0B105MC00QV00 |
| 500F | 157 | 156 | 250 | MCPBA0B500MC00QV00 | |
| 62,5 V | 125F | 283 | 156 | 439 | MCPBB4B125MC00QV00 |
| 125 V | 62F | 409 | 156 | 575 | MCPBDAA620MC00QV00 |
Einsatz:
WIMA PowerBlock Module speichern Energie und stellen sie kurzfristig zur Verfügung für z.B.:- Motorstart in Bau-, Erdbewegungs- und Landwirtschaftsmaschinen, LKWs, Bussen, Schiffen, Generatoren
- Bahntechnik z.B. in Lokomotiven, Straßenbahnen, U-Bahnen etc.
- Hybrid- / Schwerlastanwendungen in z.B. Baumaschinen, Land- und Forstmaschinen, Stadtbussen, Gabelstapler, Lastkräne etc.
- Führerlose Transportsysteme (FTS) in Lager- und Produktionsanlagen, Intralogistiksystemen etc.
- Unterbrechungsfreie Stromversorgung (USV) in Krankenhäusern, Telekommunikationssystemen, Öl- und Gasförderanlagen etc.
- Windkraftanlagen-Schlupfsteuerung, angle altering of rotor blades, rotation speed control
Vorteile:
- Schnelle Abgabe von einigen 100 bis 1000A im Gleichstrombetrieb
- Betriebstemperatur von -40°C bis +65°C
- Wartungsfreier Betrieb mit bis zu 1 Million Lade-/Entladezyklen
- Lebenserwartung >10 Jahre
- Wesentlich geringeres Gewicht als Batterien oder Akkus
- Umweltfreundliche Werkstoffe
- Keine Gefahr der Tiefentladung wie bei anderen Speichermedien
- Sehr schnelles Wiederaufladen
Fazit:
Der Einsatz von PowerBlock Modulen als Energiespeicher spart Gewicht, reduziert Wartungskosten, schont die Umwelt und erhöht die Effizienz und Lebensdauer der Systeme.
Technische Angaben
| Kapazität: | CN [F] | 105 | 500 | 125 | 62 |
| Kapazitätstoleranz: | [%] | 0%/+20% | |||
| Betriebsspannung: | UN [V] | 16 | 62,5 | 125 | |
| Max. Dauerstrom 1): | IC [A, rms] | 54 | 130 | 130 | 130 |
| Pulsstrom, Spitze (1 s.): | IP [A] | bis 680 | bis 1900 | bis 1900 | bis 1900 |
| Max. ESR, initial : | RDC [mΩ] | 5,2 | 2,1 | 8,3 | 16,4 |
| Max. Energie: ±20% | Emax [Wh] | 3,7 | 17,8 | 67,8 | 134,5 |
| Arbeitstemperatur: | Top [°C] | -40°C ... +65°C | |||
| Lagertemperatur: | Tst [°C] | -40°C ... +70°C | |||
| Gewicht: | m [kg] | 2,3 | 4,4 | 16 | 31,9 |
| Volumen: | V [l] | 2,7 | 6,1 | 19,4 | 36,7 |
Weitere Angaben
| Gehäuse: | - | AlMg3 |
| Schraubanschlüsse: | - | M8 / M10 |
Vergleichsangaben
| Lebensdauer: | |||||
| in Stunden 2): | [h] | 90000, Nennspannung, 25°C | |||
| in Zyklen 3) : | Zyklen | >1 Million, Nennspannung, 25°C | |||
| Energiedichte: | |||||
| gravimetrisch: | Ed [Wh/kg] | 1,62 | 4,03 | 4,24 | 4,21 |
| volumetrisch: | Ev [Wh/l] | 1,38 | 2,9 | 3,5 | 3,67 |
2) Anforderungen: ΔC < 20% Abnahme, ESR < 100% Zunahme.
3) Anforderungen: ΔC < 20% Abnahme, ESR < 100% Zunahme.

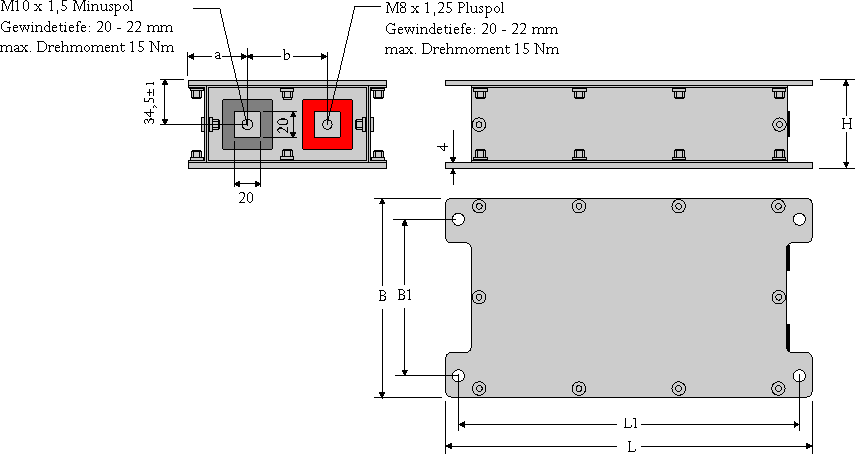

| CN | B±1 | H±1 | L±1 | B1±1 | L1±1 | a±1 | b±1 |
| 62 F | 409 | 156 | 575 | 376 | 555 | 97,1 | 189 |
| 105 F | 157 | 69 | 250 | 695 | 230 | 47 | 63 |
| 125 F | 283 | 156 | 439 | 250 | 419 | 46,6 | 189 |
| 500 F | 157 | 156 | 250 | 124 | 230 | 47 | 63 |
Abweichungen und Konstruktionsänderungen vorbehalten.
