SMD-Kondensatoren

WIMA SMD-PPS SMD-Folienkondensatoren aus metallisiertem Polyphenylensulfid (PPS) in Becherumhüllung.

Kapazitätswerte von 0,01 µF bis 2,2 µF.
Nennspannungen von 63 V- bis 1000 V-.
Size Codes von 1812 bis 6054.

PDF-Datei

WIMA SMD-PPS

Spezielle Eigenschaften

Size Codes 1812, 2220, 2824, 4030, 5040 und 6054 in PPS und umhüllt
Anwendungstemperatur bis 140°C
Ausheilfähig
Geeignet für bleifreie Lötprozesse
Niedriger Verlustfaktor
Niedrige dielektrische Absorption
Hohe Kapazitätskonstanz über Temperatur
Konform RoHS 2015/863/EU

Anwendungsgebiete

Für allgemeine Anwendungen in temperaturbelasteten Schaltungen wie z.B.

Bypass
Abblocken
Koppeln und Entkoppeln
Timing
Filter
Schwingkreise

Aufbau

Dielektrikum: Polyphenylensulfid (PPS) Folie.
Beläge: Aufmetallisiert
Umhüllung: Lösungsmittelresistentes, flammhemmendes Kunststoffgehäuse, UL 94 V-0
Anschlüsse: Verzinnte Anschlussbleche
Kennzeichnung: Becherfarbe: Schwarz.

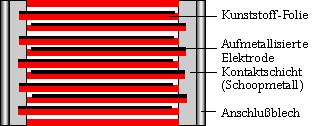

Innerer Aufbau:

Aufbau WIMA SMD Kondensator

Elektrische Daten

Kapazitätsspektrum: 0,01 µF bis 2,2 µF
Nennspannungen: 63V-, 100V-, 250V-, 400V-, 630V-, 1000V-
Kapazitätstoleranzen: ±20%, ±10% (±5% auf Anfrage)
Betriebstemperaturbereich: -55°C bis +140°C
Klimaprüfklasse: 55/140/56 nach IEC
Prüfspannung: 1,6 U_N, 2 s
Spannungsderating: Die zulässige Spannung vermindert sich gegenüber der Nennspanung bei Gleich- und Wechselspannungsbetrieb ab +100°C um 1% und ab +125°C um 2% je 1K
Zuverlässigkeit: Betriebszeit > 300000 h. Ausfallrate < 2 fit (0,5 · U_N und 40°C)
Isolationswerte bei +20°C: Messzeit: 1 min.

U_N	U_meß	C < 0,33 µF	0,33 µF< C < 2,2 µF
63 V- 100 V-	50 V 100 V	>1 · 10⁴ MΩ	> 3000 s (MΩ · µF)
>250 V-	100 V	>3 · 10⁴ MΩ	> 6000 s (MΩ · µF)

Verlustfaktoren bei +20°C: tan δ

Gemessen bei	C < 0,1 µF	0,1 µF < C< 1,0 µF	C > 1,0 µF
1kHz 10kHz 100kHz	< 15 · 10^-4 < 25 · 10^-4 < 50 · 10^-4	< 20 · 10^-4 < 25 · 10^-4-	< 20 · 10^-4 - -

Impulsbelastung:

Kapazität µF	max. Flankensteilheit V/µs
Kapazität µF	63V-	100V-	250V-	400V-	630V-	1000V-
0,01 ...0,022 0,033...0,068 0,1...0,22 0,33...0,68 1,0...2,2	25 15 10 5 3	25 15 10 5 3	30 20 12 6 -	35 25 15 8 -	40 28 - - -	45 32 - - -

Tauchlötprüfung/Verarbeitung

Lotwärmebeständigkeit: Prüfung Tb nach DIN IEC 60068-2-58/DIN EN 60384-20. Temperatur des Lotbades max. 260°C. Lötdauer max. 5s. Kapazitätsänderung ΔC/C<5%.
Löttechnik: Reflowlötung.

Verpackung

Gegurtet lieferbar im Blistergurt.

Wertespektrum

Kapazität

63V-/40V~*

Size Code

H ±0,3

Bestellnummer

0,01 µF

.

0,015 "

.

0,022 "

.

0,033 "

.

0,047 "

.

0,068 "

.

1812
2220
1812
2220
1812
2220
1812
2220
2824
1812
2220
2824
1812
2220
2824

3,0
3,5
3,0
3,5
3,0
3,5
3,0
3,5
3,0
3,0
3,5
3,0
3,0
3,5
3,0

SMDIC02100KA00_ _ _ _

SMDIC02100QA00_ _ _ _

SMDIC02150KA00_ _ _ _

SMDIC02150QA00_ _ _ _

SMDIC02220KA00_ _ _ _

SMDIC02220QA00_ _ _ _

SMDIC02330KA00_ _ _ _

SMDIC02330QA00_ _ _ _

SMDIC02330TA00_ _ _ _

SMDIC02470KA00_ _ _ _

SMDIC02470QA00_ _ _ _

SMDIC02470TA00_ _ _ _

SMDIC02680KA00_ _ _ _

SMDIC02680QA00_ _ _ _

SMDIC02680TA00_ _ _ _

0,1 µF

.

0,15 "

.

0,22 "

.

0,33 "

.

0,47 "

.

0,68 "

.

1812
2220
2824
1812
2220
2824
2220
2824
2220
2824
4030
2220
2824
4030
2824
4030

3,0
3,5
3,0
4,0
3,5
3,0
4,5
5,0
4.5
5,0
5,0
4.5
5,0
5,0
5,0
5,0

SMDIC03100KA00_ _ _ _

SMDIC03100QA00_ _ _ _

SMDIC03100TA00_ _ _ _

SMDIC03150KB00_ _ _ _

SMDIC03150QA00_ _ _ _

SMDIC03150TA00_ _ _ _

SMDIC03220QB00_ _ _ _

SMDIC03220TB00_ _ _ _

SMDIC03330QB00_ _ _ _

SMDIC03330TB00_ _ _ _

SMDIC03330VA00_ _ _ _

SMDIC03470QB00_ _ _ _

SMDIC03470TB00_ _ _ _

SMDIC03470VA00_ _ _ _

SMDIC03680TB00_ _ _ _

SMDIC03680VA00_ _ _ _

1,0 µF

.

1,5 "

.

2,2 "

2824

4030

5040

4030

5040

6054

5,0

6,0

5,0

6,0

7,0

SMDIC04100TB00_ _ _ _

SMDIC04100VA00_ _ _ _

SMDIC04100XA00_ _ _ _

SMDIC04150VA00_ _ _ _

SMDIC04150XA00_ _ _ _

SMDIC04220YA00_ _ _ _

Kapazität

100V-/63V~*

Size Code

H ±0,3

Bestellnummer

0,01 µF

.

0,015 "

.

0,022 "

.

0,033 "

.

0,047 "

.

0,068 "

.

1812
2220
1812
2220
1812
2220
1812
2220
2824
1812
2220
2824
2220
2824

3,0
3,5
3,0
3,5
3,0
3,5
3,0
3,5
3,0
3,0
3,5
3,0
3,5
3,0

SMDID02100KA00_ _ _ _

SMDID02100QA00_ _ _ _

SMDID02150KA00_ _ _ _

SMDID02150QA00_ _ _ _

SMDID02220KA00_ _ _ _

SMDID02220QA00_ _ _ _

SMDID02330KA00_ _ _ _

SMDID02330QA00_ _ _ _

SMDID02330TA00_ _ _ _

SMDID02470KA00_ _ _ _

SMDID02470QA00_ _ _ _

SMDID02470TA00_ _ _ _

SMDID02680QA00_ _ _ _

SMDID02680TA00_ _ _ _

0,1 µF

.

0,15 "

0,22 "

.

0,33 "

.

0,47 "

.

0,68 "

2220
2824
2824
2220
2824
2824
4030
2824
4030
4030

3.5
3,0
3,0
4,5
5,0
5,0
5,0
5,0
5,0
5,0

SMDID03100QA00_ _ _ _

SMDID03100TA00_ _ _ _

SMDID03150TA00_ _ _ _

SMDID03220QB00_ _ _ _

SMDID03220TB00_ _ _ _

SMDID03330TB00_ _ _ _

SMDID03330VA00_ _ _ _

SMDID03470TB00_ _ _ _

SMDID03470VA00_ _ _ _

SMDID03680VA00_ _ _ _

1,0 µF

1,5 "

2,2 "

5040

6054

6,0

7,0

SMDID04100XA00_ _ _ _

SMDID04150YA00_ _ _ _

SMDID04220YA00_ _ _ _

Kapazität

250V-/160V~*

Size Code

H ±0,3

Bestellnummer

0,01 µF

0,015 "

0,022 "

.

0,033 "

.

0,047 "

.

0,068 "

.

2220
2220
2220
2824
2824
4030
2824
4030
2824
4030

3,5
3,5
3,5
3,0
3,0
5,0
5,0
5,0
5,0
5,0

SMDIF02100QA00_ _ _ _

SMDIF02150QA00_ _ _ _

SMDIF02220QA00_ _ _ _

SMDIF02220TA00_ _ _ _

SMDIF02330TA00_ _ _ _

SMDIF02330VA00_ _ _ _

SMDIF02470TB00_ _ _ _

SMDIF02470VA00_ _ _ _

SMDIF02680TB00_ _ _ _

SMDIF02680VA00_ _ _ _

0,1 µF

.

0,15 "

.

0,22 "

.

0,33 "

.

0,47 "

2824
4030
5040
4030
5040
6054
4030
5040
6054
5040
6054
6054

5,0
5,0
6,0
5,0
6,0
7,0
5,0
6,0
7,0
6,0
7,0
7,0

SMDIF03100TB00_ _ _ _

SMDIF03100VA00_ _ _ _

SMDIF03100XA00_ _ _ _

SMDIF03150VA00_ _ _ _

SMDIF03150XA00_ _ _ _

SMDIF03150YA00_ _ _ _

SMDIF03220VA00_ _ _ _

SMDIF03220XA00_ _ _ _

SMDIF03220YA00_ _ _ _.

SMDIF03330XA00_ _ _ _

SMDIF03330YA00_ _ _ _

SMDIF03470YA00_ _ _ _

Kapazität

400V-/200V~*

Size Code

H ±0,3

Bestellnummer

0,022 µF

.

0,033 "

.

0,047 "

.

0,068 "

.

4030
5040
4030
5040
4030
5040
4030
5040

5,0
6,0
5,0
6,0
5,0
6,0
5,0
6,0

SMDIG02220VA00_ _ _ _

SMDIG02220XA00_ _ _ _

SMDIG02330VA00_ _ _ _

SMDIG02330XA00_ _ _ _

SMDIG02470VA00_ _ _ _

SMDIG02470XA00_ _ _ _

SMDIG02680VA00_ _ _ _

SMDIG02680XA00_ _ _ _

0,1 µF

.

0,15 "

.

0,22 "

0,33 "

4030

5040

6054

5040

6054

5,0

6,0

7,0

6,0

7,0

SMDIG03100VA00_ _ _ _

SMDIG03100XA00_ _ _ _

SMDIG03100YA00_ _ _ _

SMDIG03150XA00_ _ _ _

SMDIG03150YA00_ _ _ _

SMDIG03220YA00_ _ _ _

SMDIG03330YA00_ _ _ _

Kapazität

630V-/300V~*

Size Code

H ±0,3

Bestellnummer

0,01 µF

0,015 "

0,022 "

0,033 "

0,047 "

0,068 "

5040

6054

6,0

7,0

SMDIJ02100XA00_ _ _ _

SMDIJ02150XA00_ _ _ _

SMDIJ02220XA00_ _ _ _

SMDIJ02330XA00_ _ _ _

SMDIJ02470XA00_ _ _ _

SMDIJ02680YA00_ _ _ _

Kapazität

1000V-/400V~*

Size Code

H ±0,3

Bestellnummer

0,01 µF

0,015 "

0,022 "

0,033 "

5040

6054

6,0

7,0

SMDIO12100XA00_ _ _ _

SMDIO12150XA00_ _ _ _

SMDIO12220YA00_ _ _ _

SMDIO12330YA00_ _ _ _

* Wechselspannungen: f < 400 Hz; 1,4 · U_eff~ + U- < U_N

Bestellnummer-Ergänzung

Toleranz:	20 % = M 10 % = K 5 % = J
Verpackung:	lose = S
Drahtlänge:	keine = 00

Lötpadempfehlung

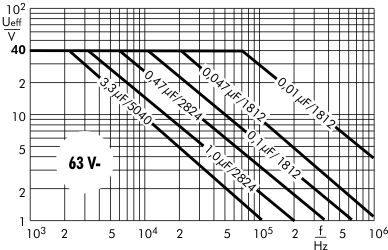

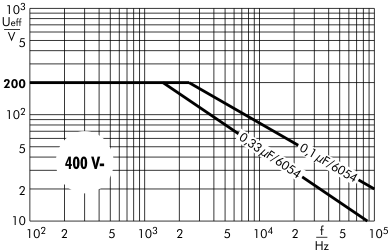

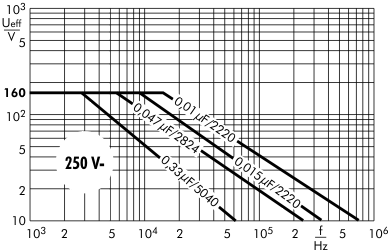

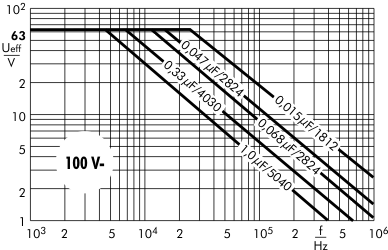

Zulässige Wechselspannung in Abhängigkeit von der Frequenz bei 10°C Eigenwewärmung (Richtwerte)

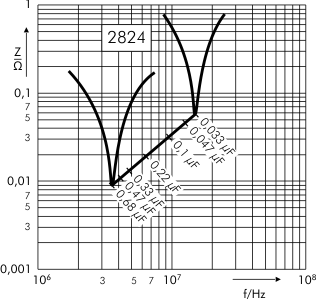

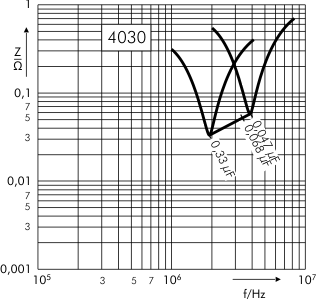

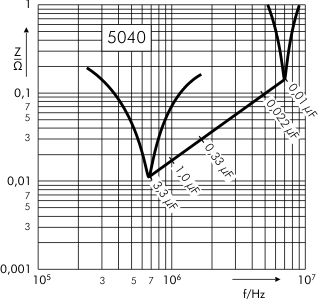

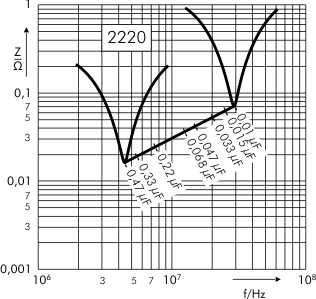

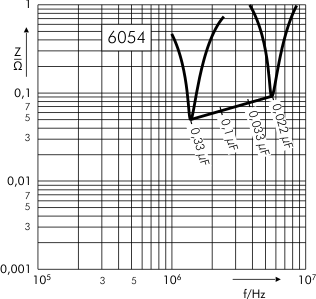

Scheinwiderstand in Abhängigkeit von der Frequenz (Richtwerte)

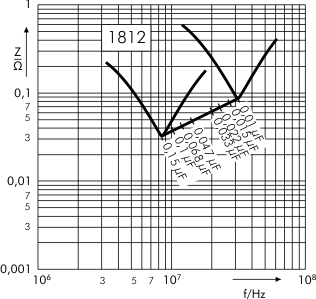

Scheinwiderstand SMD-PPS capacitors SC 1812

Abweichungen und Konstruktionsänderungen vorbehalten.

Size Code	L _±0,3	W _±0,3	d	a _min.	b _min.	c _max.
1812 2220 2824 4030 5040 6054	4,8 5,7 7,2 10,2 12,7 15,3	3,3 5,1 6,1 7,6 10,2 13,7	0,5 0,5 0,5 0,5 0,7 0,7	1,2 1,2 1,2 2,5 2,5 2,5	3,5 4 4 6 6 6	3,5 4,5 6,5 9 11,5 14
