Folien-Kondensatoren – made in Germany

SMD-Kondensatoren

  • Übersicht
  • SMD-PET
  • SMD-PEN
    • Datenblatt
    • Kurven
    • Dielektrika-Vergleich
    • Verarbeitung
    • Gurtung
    • Bestellnummer-Systematik
  • SMD-PPS
  • Anwendungen

WIMA SMD-PENSMD-Folienkondensatoren aus metallisiertem Polyethylennaphthalat (PEN) in Becherumhüllung.

Kapazitätswerte von 0,01 µF bis 1,0 µF.
Nennspannungen von 63 V- bis 400 V-.
Size Codes von 1812 bis 2824.

PDF-Datei

Spezielle Eigenschaften

  • Size Codes 1812, 2220 und 2824 in PEN und umhüllt
  • Anwendungstemperatur bis 125°C
  • Ausheilfähig
  • Geeignet für bleifreie Lötprozesse
  • Konform RoHS 2011/65/EU

Anwendungsgebiete

Für allgemeine Gleichspannungsanwendungen wie z.B.
  • Bypass
  • Abblocken
  • Koppeln und Entkoppeln
  • Timing

Aufbau

Dielektrikum: Polyethylenenaphthalat (PEN) Folie.
Beläge: Aufmetallisiert
Umhüllung: Lösungsmittelresistentes, flammhemmendes Kunststoffgehäuse, UL 94 V-0
Anschlüsse: Verzinnte Anschlussbleche
Kennzeichnung: Becherfarbe: Schwarz.

Innerer Aufbau:

Aufbau WIMA SMD Kondensator

Elektrische Daten

Kapazitätsspektrum: 0,01 µF bis 1,0 µF
Nennspannungen: 63V-, 100V-, 250V-, 400V-
Kapazitätstoleranzen: ±20%, ±10%, (±5% auf Anfrage).
Betriebstemperaturbereich: -55°C bis +125°C
Klimaprüfklasse: 55/125/21 nach IEC
Prüfspannung: 1,6 UN, 2 s
Spannungsderating: Die zulässige Spannung vermindert sich gegenüber der Nennspannung bei Gleichspannungsbetrieb ab +100° C, bei Wechselspannungsbetrieb ab +90° C um 1,25% je K.
Zuverlässigkeit: Betriebszeit > 300000 h. Ausfallrate < 2 fit (0,5 · UN und 40°C)
Isolationswerte bei +20°C: Messzeit: 1 min.
UN Umeß C < 0,33 µF 0,33 µF< C < 1,0 µF
63 V-
100 V-
50 V
100 V
>3,75 · 103 MΩ > 1250 s (MΩ · µF)
>250 V- 100 V >1 · 104 MΩ > 3000 s (MΩ · µF)
Verlustfaktoren bei +20°C: tan δ
Gemessen bei C < 0,1 µF 0,1 µF< C < 1,0 µF
1 kHz
10 kHz
100 kHz
< 8 · 10-3
< 15 · 10-3
<
30 · 10-3
< 8 · 10-3
< 15 · 10-3
-
Impulsbelastung:
C-Wert
µF
max. Flankensteilheit V/µs
63V- 100V- 250V- 400V-
0,01...0,022
0,033...0,068
0,1...0,22
0,33...0,68
1,0
30
20
10
8
3,5
35
20
10
6
4
40
40
12
-
-
35
21
-
-
-

Tauchlötprüfung/Verarbeitung

Lotwärmebeständigkeit: Prüfung Tb nach DIN IEC 60068-2-58/DIN EN 60384-23. Temperatur des Lotbades max. 260°C. Lötdauer max. 5s. Kapazitätsänderung ΔC/C<5%.
Löttechnik: Reflowlötung.

Verpackung

Gegurtet lieferbar im Blistergurt.

Wertespektrum

Kapazität 63V-/40V~*
Size Code H ±0,3 Bestellnummer
0,01 µF
.
.
0,015 "
.
.
0,022 "
.
.
0,033 "
.
.
0,047 "
.
.
0,068 "
.
.
1812
2220
2824
1812
2220
2824
1812
2220
2824
1812
2220
2824
1812
2220
2824
1812
2220
2824
3,0
3,5
3,0
3,0
3,5
3,0
3,0
3,5
3,0
3,0
3,5
3,0
3,0
3,5
3,0
3,0
3,5
3,0
SMDNC02100KA00_ _ _ _
SMDNC02100QA00_ _ _ _
SMDNC02100TA00_ _ _ _
SMDNC02150KA00_ _ _ _
SMDNC02150QA00_ _ _ _
SMDNC02150TA00_ _ _ _
SMDNC02220KA00_ _ _ _
SMDNC02220QA00_ _ _ _
SMDNC02220TA00_ _ _ _
SMDNC02330KA00_ _ _ _
SMDNC02330QA00_ _ _ _
SMDNC02330TA00_ _ _ _
SMDNC02470KA00_ _ _ _
SMDNC02470QA00_ _ _ _
SMDNC02470TA00_ _ _ _
SMDNC02680KA00_ _ _ _
SMDNC02680QA00_ _ _ _
SMDNC02680TA00_ _ _ _
0,1 µF
.
.
0,15 "
.
.
0,22 "
.
0,33 "
.
0,47 "
.
0,68 "
1812
2220
2824
1812
2220
2824
2220
2824
2220
2824
2220
2824
2824
4,0
3,5
3,0
4,0
3,5
3,0
3,5
3,0
4.5
5,0
4.5
5,0
5,0
SMDNC03100KB00_ _ _ _
SMDNC03100QA00_ _ _ _
SMDNC03100TA00_ _ _ _
SMDNC03150KB00_ _ _ _
SMDNC03150QA00_ _ _ _
SMDNC03150TA00_ _ _ _
SMDNC03220QA00_ _ _ _
SMDNC03220TA00_ _ _ _
SMDNC03330QB00_ _ _ _
SMDNC03330TB00_ _ _ _
SMDNC03470QB00_ _ _ _
SMDNC03470TB00_ _ _ _
SMDNC03680TB00_ _ _ _
1,0 µF
2824
5,0
SMDNC04100TB00_ _ _ _

Kapazität 100V-/63V~*
Size Code H ±0,3 Bestellnummer
0,01 µF
.
.
0,015 "
.
.
0,022 "
.
.
0,033 "
.
.
0,047 "
.
.
0,068 "
.
.
1812
2220
2824
1812
2220
2824
1812
2220
2824
1812
2220
2824
1812
2220
2824
1812
2220
2824
3,0
3,5
3,0
3,0
3,5
3,0
3,0
3,5
3,0
3,0
3,5
3,0
3,0
3,5
3,0
3,0
3,5
3,0
SMDND02100KA00_ _ _ _
SMDND02100QA00_ _ _ _
SMDND02100TA00_ _ _ _
SMDND02150KA00_ _ _ _
SMDND02150QA00_ _ _ _
SMDND02150TA00_ _ _ _
SMDND02220KA00_ _ _ _
SMDND02220QA00_ _ _ _
SMDND02220TA00_ _ _ _
SMDND02330KA00_ _ _ _
SMDND02330QA00_ _ _ _
SMDND02330TA00_ _ _ _
SMDND02470KA00_ _ _ _
SMDND02470QA00_ _ _ _
SMDND02470TA00_ _ _ _
SMDND02680KA00_ _ _ _
SMDND02680QA00_ _ _ _
SMDND02680TA00_ _ _ _
0,1 µF
.
.
0,15 "
.
.
0,22 "
.
0,33 "
.
0,47 "
.
0,68 "
1812
2220
2824
1812
2220
2824
2220
2824
2220
2824
2220
2824
2824
4,0
3,5
3,0
4,0
3,5
3,0
3,5
3,0
4.5
5,0
4.5
5,0
5,0
SMDND03100KB00_ _ _ _
SMDND03100QA00_ _ _ _
SMDND03100TA00_ _ _ _
SMDND03150KB00_ _ _ _
SMDND03150QA00_ _ _ _
SMDND03150TA00_ _ _ _
SMDND03220QA00_ _ _ _
SMDND03220TA00_ _ _ _
SMDND03330QB00_ _ _ _
SMDND03330TB00_ _ _ _
SMDND03470QB00_ _ _ _
SMDND03470TB00_ _ _ _
SMDND03680TB00_ _ _ _
1,0 µF
2824
5,0
SMDND04100TB00_ _ _ _

Kapazität 250V-/160V~*
Size Code H ±0,3 Bestellnummer
0,01 µF
.
0,015 "
.
0,022 "
.
0,033 "
.
0,047 "
.
0,068 "
.
2220
2824
2220
2824
2220
2824
2220
2824
2220
2824
2220
2824
3,5
3,0
3,5
3,0
3,5
3,0
3,5
3,0
3,5
3,0
4.5
3,0
SMDNF02100QA00_ _ _ _
SMDNF02100TA00_ _ _ _
SMDNF02150QA00_ _ _ _
SMDNF02150TA00_ _ _ _
SMDNF02220QA00_ _ _ _
SMDNF02220TA00_ _ _ _
SMDNF02330QA00_ _ _ _
SMDNF02330TA00_ _ _ _
SMDNF02470QA00_ _ _ _
SMDNF02470TA00_ _ _ _
SMDNF02680QB00_ _ _ _
SMDNF02680TA00_ _ _ _
0,1 µF
.
0,15 "
2220
2824
2824
4.5
5,0
5,0
SMDNF03100QB00_ _ _ _
SMDNF03100TB00_ _ _ _
SMDNF03150TB00_ _ _ _

Kapazität 400V-/200V~*
Size Code H ±0,3 Bestellnummer
0,01 µF
0,015 "
0,022 "
0,033 "
0,047 "
2824
2824
2824
2824
2824
3,0
3,0
5,0
5,0
5,0
SMDTG02100TA00_ _ _ _
SMDTG02150TA00_ _ _ _
SMDTG02220TB00_ _ _ _
SMDTG02330TB00_ _ _ _
SMDTG02470TB00_ _ _ _
* Wechselspannungen: f = 50 Hz; 1,4 · Ueff~ + U- < UN

Bestellnummer-Ergänzung


Toleranz: 20 % = M
10 % = K
5 % = J
Verpackung: lose = S
Drahtlänge: keine = 00

Lötpadempfehlung


Maßzeichnung WIMA SMD Kondensator Alle Maße in mm.

Size Code L ±0,3 W ±0,3 d a min. b min. c max.
1812
2220
2824
4030
5040
6054
4,8
5,7
7,2
10,2
12,7
15,3
3,3
5,1
6,1
7,6
10,2
13,7
0,5
0,5
0,5
0,5
0,7
0,7
1,2
1,2
1,2
2,5
2,5
2,5
3,5
4
4
6
6
6
3,5
4,5
6,5
9
11,5
14

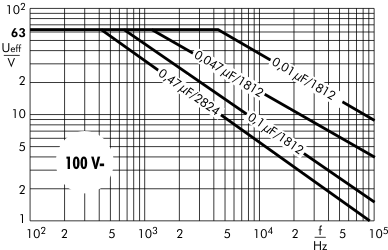

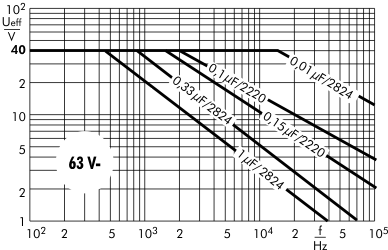

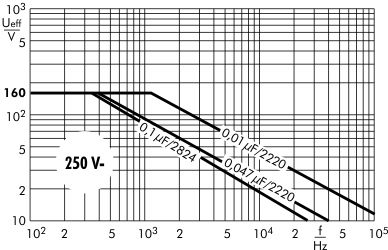

Zulässige Wechselspannung in Abhängigkeit von der Frequenz bei 10° C Eigenerwärmung (Richtwerte)


Wechselspannung SMD-PEN 63 V Wechselspannung SMD-PEN 100 V Wechselspannung SMD-PEN 250 V

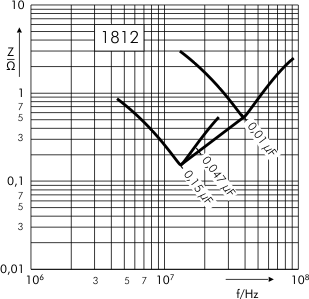

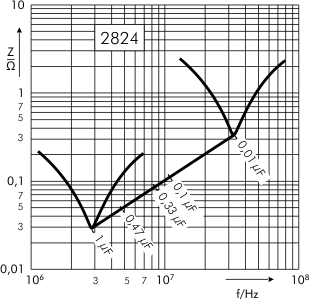

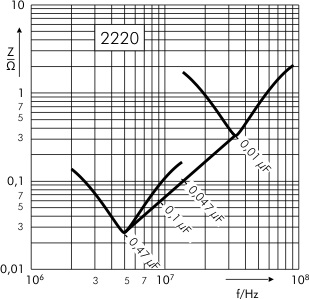

Scheinwiderstand in Abhängigkeit von der Frequenz (Richtwerte)


Scheinwiderstand SMD-PEN SC 1812 Scheinwiderstand SMD-PEN SC 2220 Scheinwiderstand SMD-PEN SC 2824
Abweichungen und Konstruktionsänderungen vorbehalten.
